Gerbang Universal dan Tugas Sistem Digital
13.28
fajar nugroho
, Posted in
Gerbang-gerbang sistem digital atau gerbang logika adalah piranti yang memiliki keadaan bertaraf logika. Gerbang logika dapat merepresentasikan keadaan dari bilangan biner.
Terdapat dua keadaan pada gerbang logika, yaitu 0 dan 1. Tegangan yang digunakan dalam gerbang logika adalah HIGH (1) dan LOW (0). Sistem digital yang paling kompleks seperti komputer besar disusun dari gerbang logika dasar seperti AND, OR, NOT dan gerbang kombinasi (turunan) yang disusun dari gerbang dasar tersebut seperti NAND, NOR, EXOR, EXNOR.
Gerbang Universal merupakan salah satu gerbang turunan yang dirangkai sehingga menghasilkan output yang sama dengan output dari gerbang dasar maupun gerbang turunan. Adapun gerbang universal itu adalah NAND dan NOR.
Gerbang AND digunakan untuk menghasilkan logika 1 apabila semua masukan adalah berlogika 1. Gerbang OR digunakan untuk menghasilkan logika 1 apabila salah satu masukan berlogika 1. Gerbang not adalah gerbang inverter (pembalik). Output yang dihasilkan adalah kebalikan dari input yang diberikan. Gerbang logika turunan.
IC yang digunakan oleh Gerbang Pembangunan Universal :
Jenis Gerbang Logika dasar dan tabel kebenarannya :
· Gerbang logika AND :
· Gerbang logika OR :
· Gerbang logika NOT :
· Gerbang logika NAND :

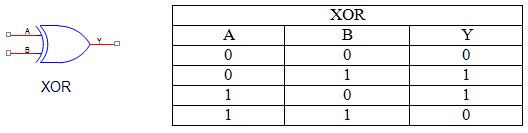

· Gerbang logika EXOR :

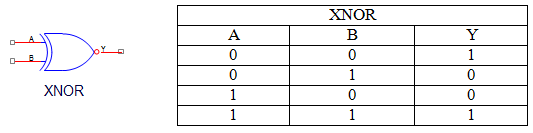

· Gerbang logika EXNOR :
sekema pengkabelan :
 |
| sekema pengkabelan gerbang AND |
 |
| sekema pengkabelan gerbang OR |
 |

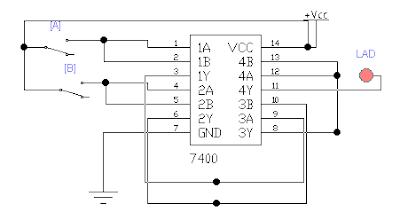

| sekema pengkabelan gerbang NOR |
 |
| sekema pengkabelan EX-OR |
 |
| sekema pengkabelan EX |
sumber artikel dari : http://p_musa.staff.gunadarma.ac.id/Downloads/files/4305/02+-+Gerbang-gerbang+sistem+digital.pdf
TUGAS :
TUGAS :

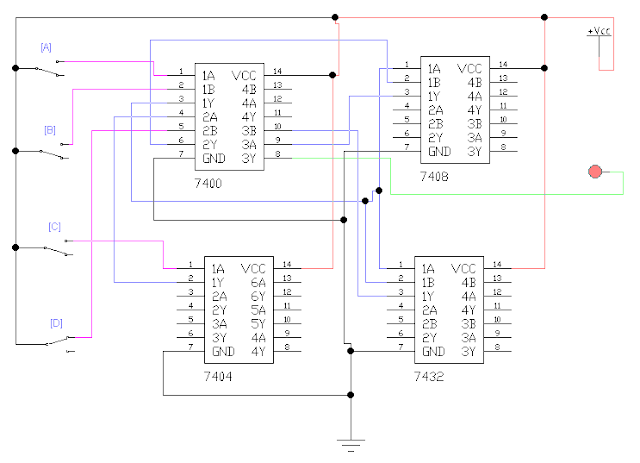

SEKEMA PENGKABELAN :
TABEL KEBENARAN :
