5 April 2011 Praktikum Sistem Digital, di perkuliahanku ini, aku di bibing oleh Mas Jfri Senoaji. Di pertemuan pertama ku ini aku mendapatkan materi tentang “Gerbang Dasar AND dan OR” di dalam Lab kami di kenalkan dengan alat digital trainer NX-4. Dengan alat ini kami melakukan praktikum. Jika membuat simulasinya pada PC ada aplikasi kusus yang namannya electronics workbench. untuk mendapatkan silahkan klik disini
Rangkaian rangkaiian logika berfungsi sebagai saklar yang menghubungkan unti unit pembentuk pencacah elektronik ke konfigurasi yang diperlukan untuk melakukan pencacahan . Rangkaian logika yang sering digunakan dalam penyaklaran adalah OR ,AND
Gerbang OR akan memberikan keluaran 1 jika salah satu dari masukannya pada
keadaan 1. jika diinginkan keluaran bernilai 0, maka semua masukan harus dalam keadaan 0. Seperti pada gambar table kebenaran OR
keadaan 1. jika diinginkan keluaran bernilai 0, maka semua masukan harus dalam keadaan 0. Seperti pada gambar table kebenaran OR
 |
| A | B | Y |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
Gerbang AND mempunyai dua atau lebih dari dua sinyal masukan tetapi hanya satu sinyal keluaran. Dalam gerbang AND, untuk menghasilkan sinyal keluaran tinggi maka semua sinyal masukan harus bernilai tinggi. Gerbang AND digunakan untuk menghasilkan logika 1 jika semua masukan
mempunyai logika 1, jika tidak maka akan dihasilkan logika 0. Seperti pada gambar table kebenaran AND
mempunyai logika 1, jika tidak maka akan dihasilkan logika 0. Seperti pada gambar table kebenaran AND
| A | B | Y |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
PERCOBAAN :
1. Percobaan pertama mengunakan 2 buah gerbang AND
 |

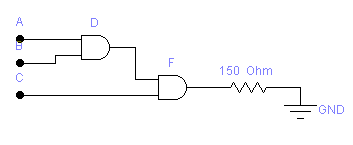

| rangkaian menggunakan 2buah gerbang AND |
 |

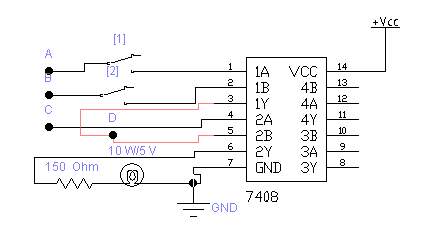

| rangkian pengkabelan |
 |
| penggabungan gerbang AND dan OR |
 | ||||
| rangkaian pengkabelan |
TUGAS
setah selesai praktikum kami di beri tugas dari mas Jfri
1. isilah tabel kebenarandan buatlah rangkaiannya
Tabel Kebenaran :
| A | B | C | D | E | F |
| 0 | 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 | 0 | 0 |
| 0 | 1 | 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 | 0 | 0 |
| 1 | 0 | 0 | 1 | 0 | 1 |
| 1 | 0 | 1 | 1 | 0 | 1 |
| 1 | 1 | 0 | 1 | 1 | 1 |
| 1 | 1 | 1 | 1 | 1 | 1 |
Gambar Rangkaiannya
 |
| Rangkaian perkabelan |
2. isilah tabel kebenarandan buatlah rangkaiannya
Tabel Kebenaran
| A | B | C | D | E | F | G |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 0 | 1 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 | 0 | 1 | 1 |
| 0 | 1 | 0 | 0 | 0 | 0 | 0 |
| 0 | 1 | 0 | 1 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 1 | 0 | 1 | 1 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 0 | 0 | 0 | 0 |
| 1 | 0 | 1 | 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 0 | 1 | 0 | 1 |
| 1 | 1 | 0 | 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 0 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 |
 |
| Rangkaian perkabelan |
